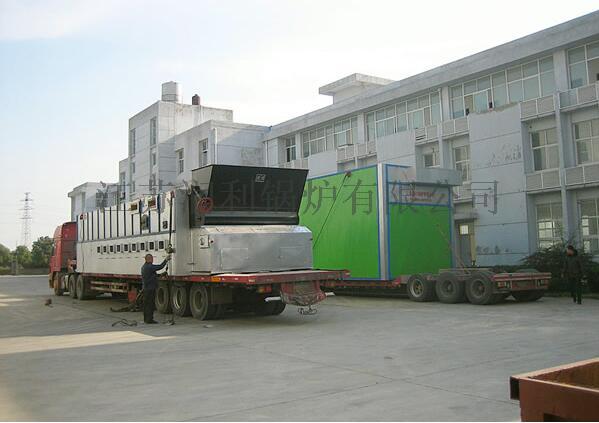

SZL型系列組（快）裝水管蒸汽熱水鍋爐是雙鍋筒水管鏈條爐排鍋爐。鍋爐本體有沿鍋爐中心縱向布置的上、下兩只鍋筒，上鍋筒前部與兩側水冷壁管組成爐膛輻射受熱面，上鍋筒后部與下鍋筒之間的管束組成對流受熱面。省煤器布置在鍋爐后部，燃燒生成的高溫煙氣在爐膛被吸去一部分熱量后，經燃燼室進入對流受熱面傳熱再經省煤器、除塵器由引風機將煙氣送至煙囪排入大氣。 結構緊湊、占地面積小，鍋爐房單層布置，基建投資省；   組裝程度高，安裝周期短，安裝費用少；  受熱面布置充分、合理，鍋爐升溫、升壓快，出力足，熱效率高；  爐排分風倉進倉，各風倉風量獨立可調，爐排無級調速，適應煤種廣，燃燒充分；  電控柜配備齊全的自動控制和監測儀表，自動化程度高，安全可靠，操作簡便。



產品特點：

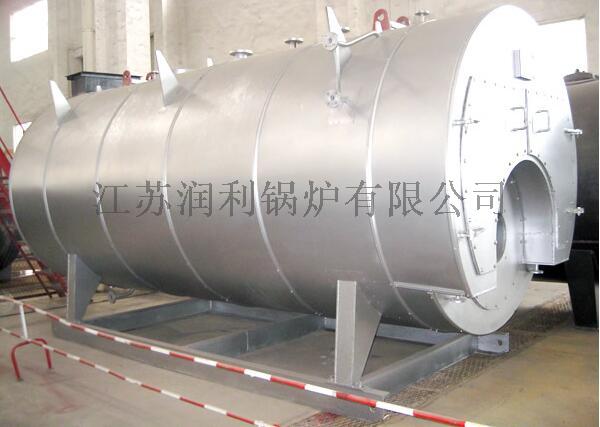

1.鍋爐型式為臥式快裝水火管鍋爐、工質自然循環。
該鍋爐換熱系統由鍋筒、左、右集箱、水冷壁和對流管束組成，主要受熱面有爐膛水冷壁，部分鍋筒和鍋筒內的對流煙管管束。

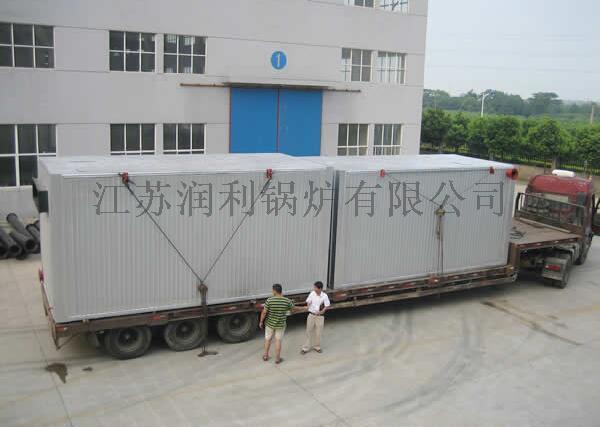

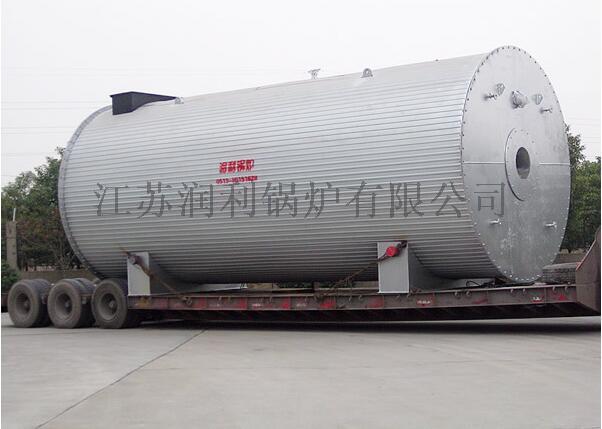

本產品出廠時由五大部分組成：鍋爐主體、煙風道、除塵器、管路系統。其中前三部分已在廠內制造完畢，運輸至安裝現場進行組裝即可，可大大縮短安裝周期，并可保證產品安裝質量。

2.設計性能先進：
該鍋爐主要受熱面管采用20#低中壓鍋爐用無縫鋼管制成，鍋筒采用鍋爐專用鋼板制成。鍋筒內徑φ1400mm，壁厚10mm，左、右集箱采用φ159×6無縫鋼管制成。

3.為了更好的達到爐內除塵目的，中間墻采用空格結構。鍋爐前墻、中間墻以及后墻采用通用耐火磚砌筑而成。
4.爐排配風合理，燃燒室較大，燃料種適用性強。適應各類生物顆粒或秸稈、混合生物質。燃燒充分。由于高溫煙氣首先進入沉降室，再由兩側進入兩翼煙道、前煙箱，因而消煙除塵效果好。



燃煤蒸汽鍋爐
產品范圍                     額定蒸發量：4~20t/h           額定工作壓力：1.25~2.5MPa
鍋爐型號		SZL4-1.25-AⅡ	SZL6-1.25-AⅡ	SZL8-1.25-AⅡ	SZL10-1.25-AⅡ	SZL15-1.25-AⅡ	SZL20-1.25-AⅡ
		SZL4-1.6-AⅡ	SZL6-1.6-AⅡ	SZL8-1.6-AⅡ	SZL10-1.6-AⅡ	SZL15-1.6-AⅡ	SZL20-1.6-AⅡ
		SZL4-2.5-AⅡ	SZL6-2.5-AⅡ	SZL8-2.5-AⅡ	SZL10-2.5-AⅡ	SZL15-2.5-AⅡ	SZL20-2.5-AⅡ
額定蒸發量（t/h）		4	6	8	10	15	20
額定工作壓力（MPa）		1.25/1.6/2.5	1.25/1.6/2.5	1.25/1.6/2.5	1.25/1.6/2.5	1.25/1.6/2.5	1.25/1.6/2.5
額定蒸汽溫度（℃）		194/204/226	194/204/226	194/204/226	194/204/226	194/204/226	194/204/226
額定給水溫度（℃）		20	60	60	60	60	104
受熱面積	鍋爐本（m2）	91.6	156	197.4	235.6	412	508
	省煤器（m2）	54.5	87.2	157	174.4	413/413/236	357
	空氣預熱（m2）						199
爐排有效面積（m2）		4.8	7.8	10.1	11.8	17.3	21
本體水容積（m3）		5.5	7.3	9.6	12.4	15.3	21.6
鍋爐設計效率（%）		＞80	＞80	＞80	＞80	＞80	＞80
主管道口徑（DN）		100	125	150	150	200	200
適用燃料		Ⅱ類煙煤
燃料耗量（kg/h）		620	950	1250	1540	2180	3083
**運輸件尺寸（m）		5.2×2.6×3.5	7.3×3.1×3.5	8×3.4×3.5	8.9×3.4×3.5	11×3.4×3.54	10.8×3.41×3.54
**運輸件重量（t）		30	25	29	31	42	50
安裝后外形尺寸（m）		7×3.9×4.6	7.5×5.5×6.2	9.5×5.7×6.2	9.8×5.7×6.2	10.9×5.7×6.7	12×5.8×6.8
引風機		GY4-18 22KW	GY6-1 30KW	GY10-1 45KW	GY10-15 55KW	Y5-47 12D 75KW	GY5-47 12.4D 90KW
鼓風機		GG4-1 7.5KW	T4-72 5A 11KW	GG10-1 15KW	GG10-1 15KW	G4-73 9D 30KW	G4-73 9D 30KW
調速箱		GL-5P/Ⅱ 0.55KW	GL-10P 0.75KW	GL-16P 1.1KW	GL-16P 1.1KW	GL-20P/Ⅱ 1.5KW	GL-20P/Ⅱ 1.5KW

產品范圍             額定供熱量：2.8~14MW     額定工作壓力：0.7~1.25MPa
燃煤熱水鍋爐
鍋爐型號		SZL2.8-0.7/95/70-AП	SZL4.2-1.0/95/70-AП	SZL5.6-1.0/95/70-AП	SZL7-1.0/95/70-AП	SZL10.5-1.0/115/70-AП	SZL14-1.0/115/70-AП
		SZL2.8-1.0/115/70-AП	SZL4.2-1.0/115/70-AП	SZL5.6-1.0/115/70-AП	SZL7-1.0/115/70-AП	SZL10.5-1.25/130/70-AП	SZL14-1.25/130/70-AП
額定供熱量（MW）		2.8	4.2	5.6	7	10.5	14
額定工作壓（MPa）		0.7/1.0	1	1	1	1.0/1.25	1.0/1.25
額定出水溫度（℃）		95/115	95/115	95/115	95/115	115/130	115/130
額定回水溫度（℃）		70	70	70	70	70	70
循環水量（m3/h）		96/53	144/80	192/107	241/134	201/151	267/201
受熱面積	鍋爐本（m2）	98.6	156	197.4	235.6	335	404
	省煤器（m2）	35.2	87.2	104.6	139.5	130.8	295
爐排有效面積（m2）		4.8	7.8	10.1	11.8	17.3	21
本體水容積（m3）		5.5	7.3	9.6	12.4	15.3	21.6
鍋爐設計效率（%）		＞81	＞81	＞81	＞81	＞81	＞81
主管道口徑（DN）		125	150	150	200/150	200	250
裝機容量（不含循環泵）KW		35	55	70	85	120	150
適用燃料		П類煙煤
燃料耗量（kg/h）		620	950	1250	1540	2180	3083
**運輸件尺（m）		5.2×2.6×3.5	7.3×3.1×3.5	8×3.4×3.5	8.9×3.4×3.5	11×3.4×3.5	10.8×3.4×3.5
**運輸件重量（t）		30	25	29	31	42	50
安裝后外形尺（m）		7×3.9×4.6	7.5×5.5×6.2	9.5×5.7×6.2	9.8×5.7×6.2	10.9×5.7×6.7	12×5.8×6.8
引風機		GY4-18 22KW	GY6-1  30KW	GY10-1  45KW	GY10-15  55KW	Y5-47 12D 75KW	Y5-47 12.4D 90KW
鼓風機		GG4-1 7.5KW	T4-72 5A 11KW	GG10-1  15KW	GG10-1 15KW	G4-73  9D  30KW	G4-73 9D 37KW
調速箱		GL5P/П 0.55KW	GL-10P  0.75KW	GL-16P  1.1KW	GL-16P  1.1KW	GL-20P/П  1.5KW	GL-20P/П  1.5KW
